탄소섬유 24,000가닥의 따뜻한 기적

고효율 신기술 탄소난방 시스템


"왜 나만 몰랐을까?"

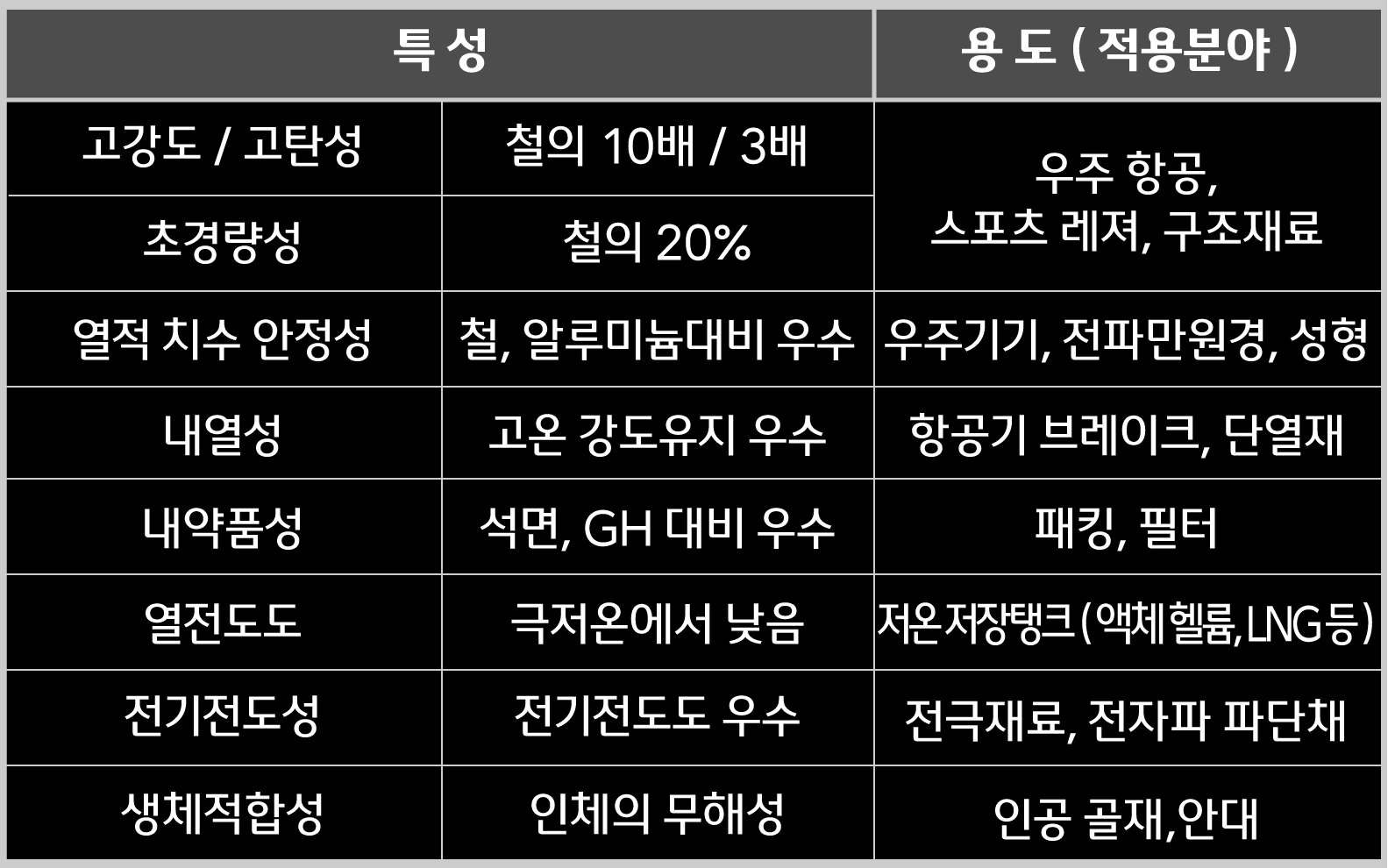

01. 탄소섬유의 특성 및 장점

특성
용도(적용분야)
고강도/고탄성철의 10배/3배우주 항공, 스포츠 레져, 구조재료
초경량성철의 20%
열적 치수 안정성철, 알루미늄대비 우수우주기기, 전파만원경, 성형
내열성고온 강도유지 우수항공기 브레이크, 단열재
내약품성석면,GF 대비 우수패킹, 필터
열전도도극저온에서 낮음저온 저장탱크(액체 헬륨, LNG 등)
전기전도성전기전도도 우수전극재료, 전자파 파단채
생체적합성인체의 무해성인공 골재, 안대


02. 탄소섬유 바닥난방의 특성

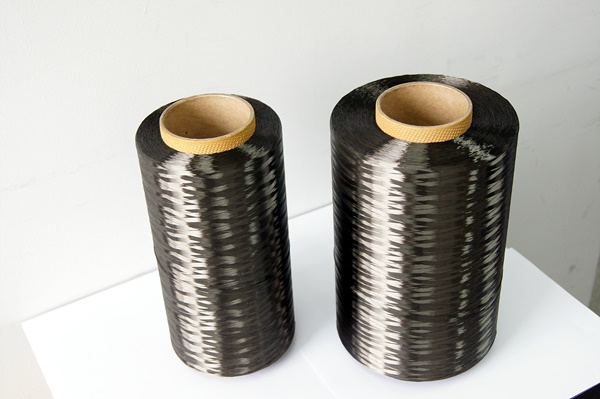

효성탄소섬유

효성탄소섬유

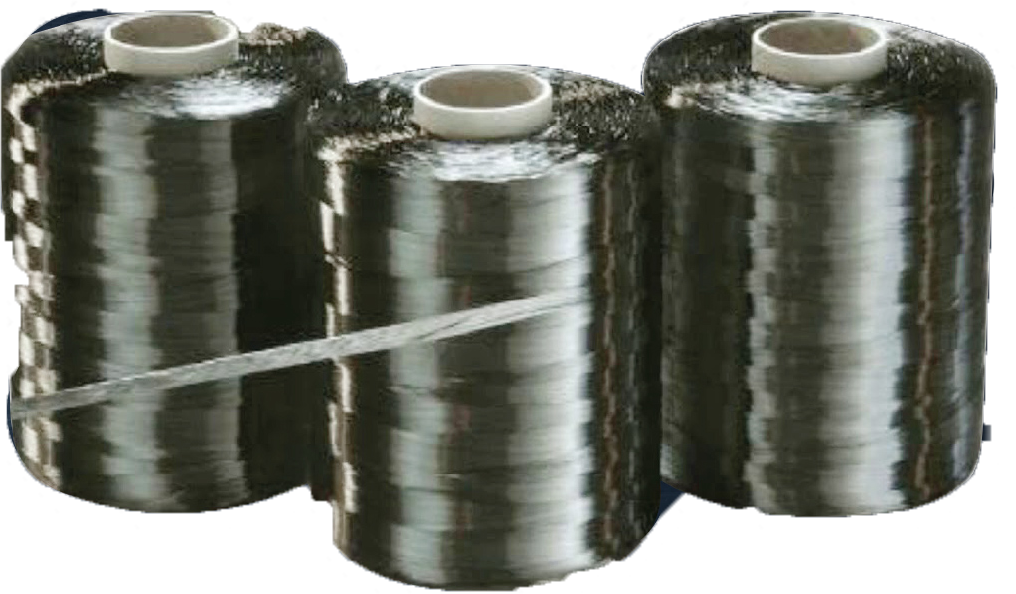

   21C 꿈의 신소재

 탄소섬유


  • 탄소섬유는 수명이 반영구적
  • 고온에서도 화재 위험이없음
  • 열효율 99%로 난방비가 절감됨
  • 90% 이상의 원적외선 방출
  • 탄소섬유원사 24K(24,000가닥) 발열시스템
  • 전자파가 거의 없는 신소재
  • 모든 건축물에 적용 가능한 바닥난방 시스템(습식, 건식, 컷팅 시공가능)





03. 탄소섬유 발열선의 원리

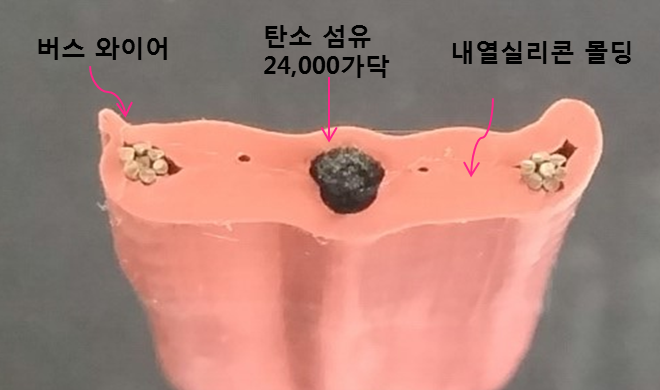

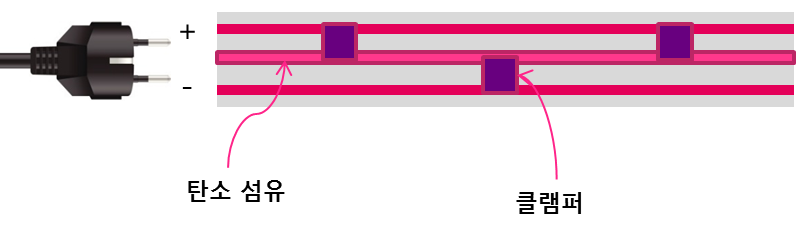

  • 발열체인 탄소섬유가 판 형 밴드의 중앙에 위치 하고 전원의 인가선인 버스와이어가 탄소섬유와 평행으로 양측에 위치, 각 저항 길이마다 단자 처리하여 전원을 인가
  • 기존 발열선과 달리 버스와이어 일체형으로 한 방향에서만 전원 인가하여 탄소섬유 발열선 전체에 전력공급이 가능
  • 탄소섬유의 고유저항을 이용하여 발열하고 저항 거리에 따른 설계를 통하여 열량 및 발열온도를 자유로이 설정
  • 탄소섬유는 상온에서 750도 까지 발열 가능, 피복재의 내열성에 따라 발현온도를 설정하며, 본 제품은 300도 내열온도로 설계되어 있음

04. 탄소섬유 바닥난방의 장점


탄소섬유 바닥난방의 장점


구분특징
형식보일러 없는 난방시스템(보일러실/배관/분배기 등 불필요)
저항체탄소함유량 95%이상의 탄소섬유원사 24K(24,000가닥):효성그롬 탠섬
설치방법습식/건식/컷팅공법으로 현장별 최적화된 방식제공
원적외선90%이상의 원적외선 방출(인체에 유익한 온열효과 제공)
초절전에너지전환율이 가장 높은 99%의 소재로 28w/m 의 전력설계
안정성탄소섬유는 발화가 되지 않아 국부과열 및 화재로부터 안전
전자파탄소섬유는 전자파가 거의 없는 신소재이며, 알루미늄시트 접지방식으로 전자파를 완전 차단함
열전달속도전원인가와 동시에 110도의 온도로 발열하며, 다이아몬드의 약 2배의 고열전도도를 갖고 있음
열량설계
자유로운 열량설계가 가능하여 난방 사각지대가 없는 완벽하고 따뜻한 바닥 난방 구현


05. 연료별 소요비용 차트

분류
소요량(10시간 기준)
요금단가월사용요금전자파
기름(난방용등유)6L180LL당1,390원(변동심함)250,200없음
도시가스(수도권)4루베120루베루베당 1,200원W132,000없음
전기판넬65kw1950kw일반요금(92,3원)W179985전자파방출
초절전 온수관50kw1,500kw일반요금(92,3원)W138,450전자파방출
탄소섬유난방45kw1,350kw일반요금(92,3원)W124,605없음


[공통 적용사항]

1.실측면적:10평 기준

2.전기요금:한전 일반전력 성수기기준 92.3원 적용

3.1일 10시간 계속 가동/ 30일 합산적용

참조: 실제 사용하는 온도로 설정(온도조절기 4단)하여 가동시 한달 전기요금은 62,302원 청구됩니다.(기본요금을 제외한 금액)
