탄소섬유  커팅 바닥난방 시스템

▶ 바닥면에 유자형 홈틀을 구비, 홈틀에 탄소섬유 발열케이블을 삽입 시공하는 공법


▶ 신축현장, 리모델링 현장 등 모든 건축 형태에 적용가능한 난방시스템


▶ 습식시공의 온돌효과와 건식시공의 빠른 난방 2가지 장점을 완벽히 구현한 난방시스템


▶ 기존에 시공되어 있는 난방제품의 철거없이 시공이 가능하여, 시공 후 견고한 바닥면을 구축할 수 있음

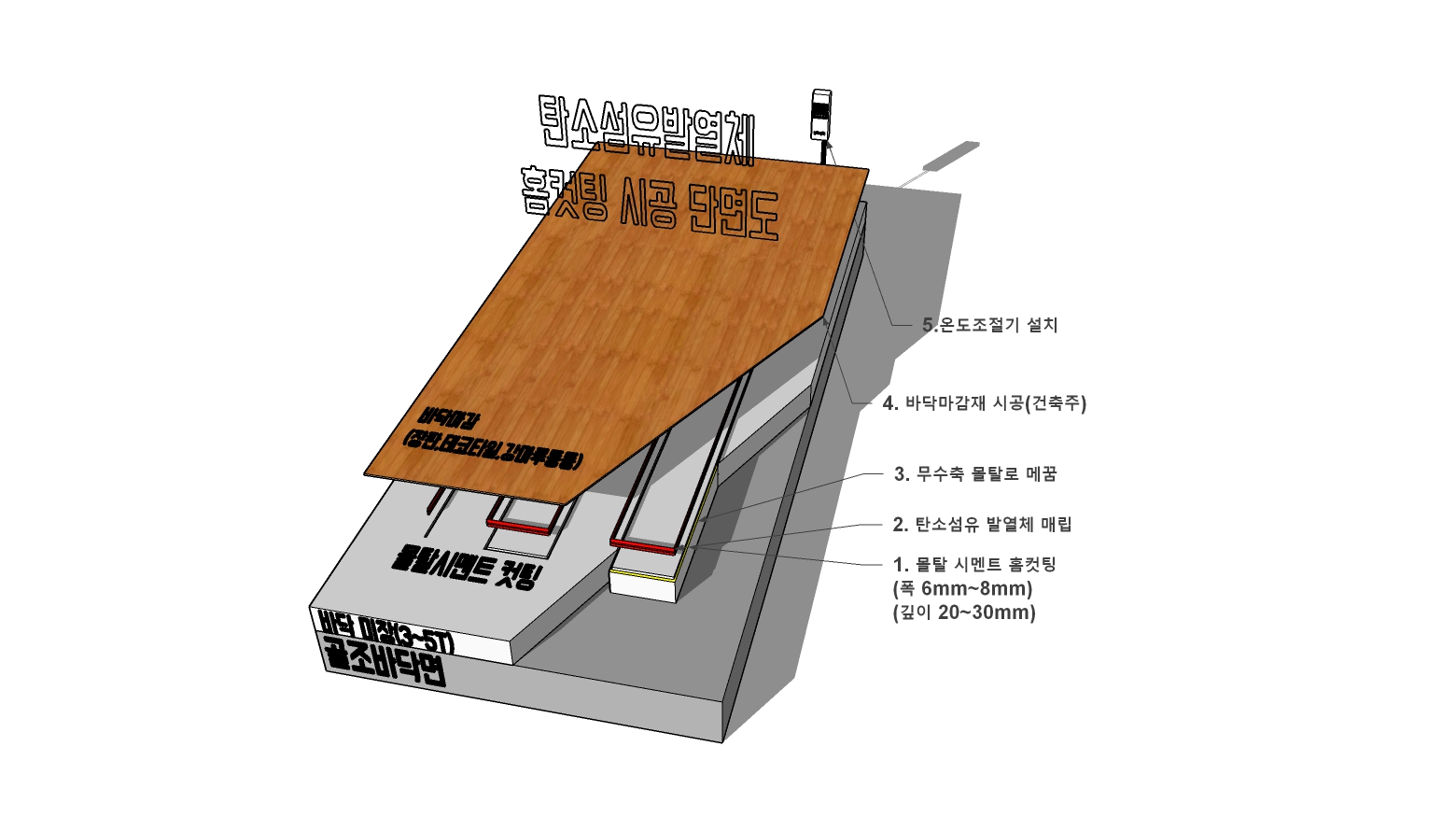

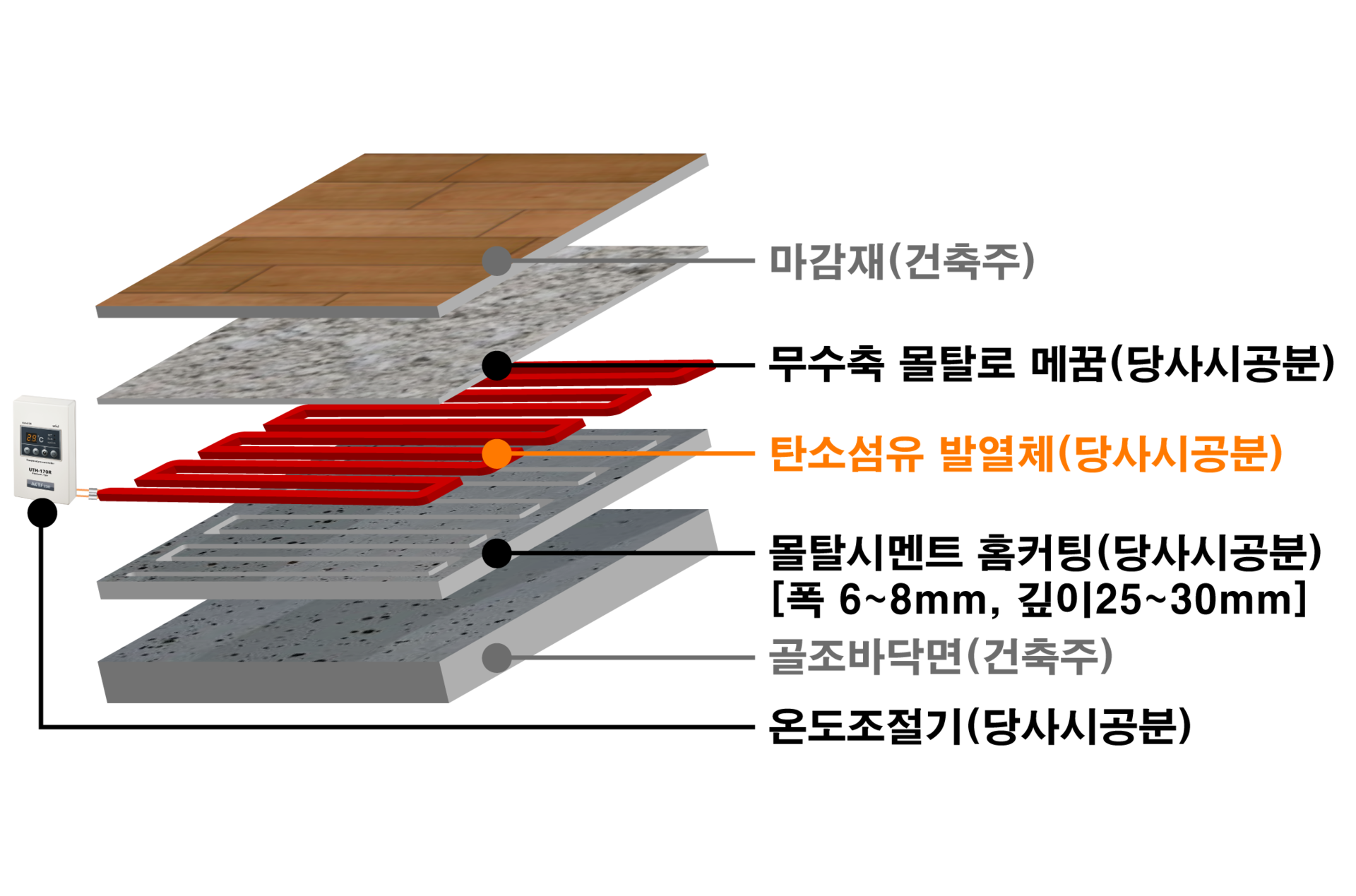

 탄소섬유 발열체 커팅시공 단면도

 탄소섬유 발열체 컷팅난방 시공 순서

1. 모든 상가건물에 적합한 커팅시공
1. 모든 상가건물에 적합한 커팅시공
1. 탄소섬유 컷팅 시공 공법은 병원,호텔, 교회,펜션, 학교등 다중이용시설에 현장에 최적화 되어 있습니다.
2. 먹줄을 이용하여 홈 컷팅 위치 표시
2. 먹줄을 이용하여 홈 컷팅 위치 표시
2. 먹줄을 이용하여 커팅시공면에 표시를 하여줍니다.

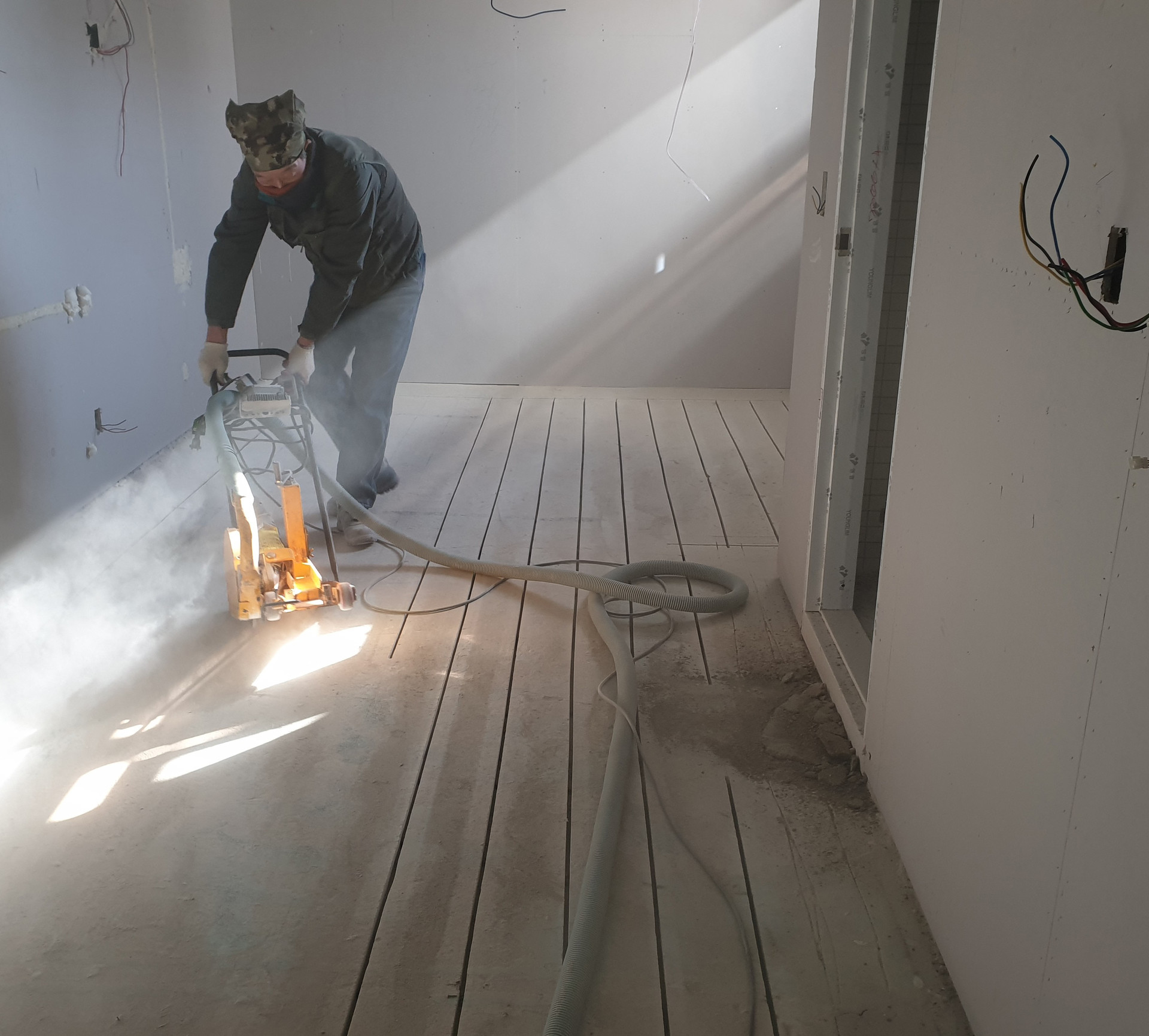

3. 폭6mm 깊이 25mm 홈 컷팅
3. 폭6mm 깊이 25mm 홈 컷팅

3. 홈 컷팅기를 이용하여 폭 6mm, 깊이 25mm의 유자형 홈틀을 구성합니다.

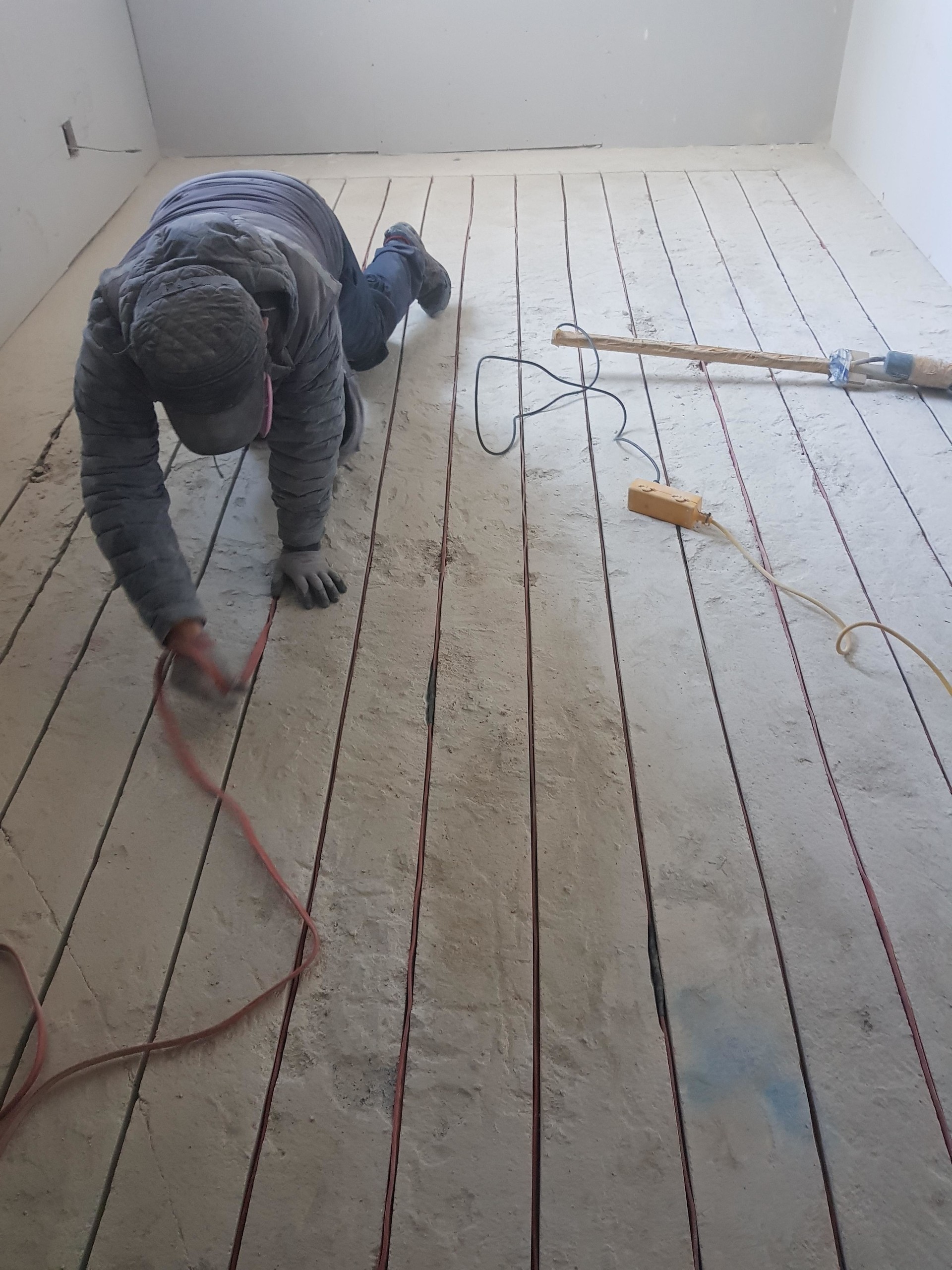

4. 탄소섬유 발열체 홈 틀에 삽입시공
4. 탄소섬유 발열체 홈 틀에 삽입시공
4. 탄소섬유 발열체를 유자형 홈틀 안쪽으로 삽입 시공합니다.
5. 탄소섬유 발열테스트
5. 탄소섬유 발열테스트
5. 탄소섬유 발열체 배열이 끝나면 열화상카메라를 이용하여 발열테스트를 합니다.
6. 홈틀 무수축 몰탈이용 메꿈 작업
6. 홈틀 무수축 몰탈이용 메꿈 작업
6. 무수축몰탈로 홈틀을 충진하면 견고한 바닥면을 유지하면서도 빠른 난방효과를 볼수있는 탄소섬유 컷팅시공이 완성됩니다.
